스테인레스스틸반응기(stainless steel reactor)?

---



스테인레스스틸반응기는



일반적으로 서스반응기(sus reactor) STS반응기 등으로 불리워집니다. 스테인레스스틸은 기계적 성질을 높이기 위해 철(Fe)에 크롬(10.5%이상 함유)과 니켈 등을 포함하여 내식성을 높인 합금 재료로 내열성, 내압성에도 뛰어난 성질을 가지고 있습니다. 무엇보다 반응기의 제작에서는 매우 다양한 규격과 형태가 필요해지기 때문에, 원하는 규격과 형태의 반응기를 준비해야 할 때 스테인레스스틸 반응기는 가장 적합한 대안이 됩니다. 이에 복잡한 화학반응에서 부터 식품 제조용으로까지 서스반응기의 활용도는 매우 다양합니다.



---

스테인레스스틸 반응시스템은



메인 장비로 리액터가 되는 챔버와 피딩 및 릴리스· 교반 등을 위해 제작되는 챔버 리드, 응축 및 환원이 필요할 시에 구성되는 콘덴서 및 컬렉션 바틀, 리퀴드 피딩을 위한 피딩바틀 등으로 구성됩니다. 주변 장치로는 콘덴싱을 위한 칠러, 리액터의 냉각 및 고온 반응을 위한 온도조절장치(TCU), 감압 반응 및 이송 등을 목적으로 사용되는 진공펌프 등으로 구성됩니다. 인라인 시스템에서는 필터링 유닛과 컬렉션 탱크까지 추가되기도 합니다. 이러한 구성 장비는 대부분 사용 물질과 온도 조건, 압력 조건 등이 다르기 때문에 구체적이고 정확한 컨설팅 과정이 필요로 하게 됩니다. 프로넥스텍에서는 오랜 시간동안 쌓인 경험과 시스템 구성 역량을 통해 고객분들이 필요로 하시는 조건에 가장 적합한 형태의 반응시스템을 구성해 드리고 있습니다. 주요한 검토 사항들은 아래와 같습니다.



 1. 프로세싱볼륨 :  Main Capacity  10L, 20L, 30L, 50L, 100L, 150L, 200L



 2. 리액터 추가 파츠: 콘뎅싱, 리플럭싱, 피딩 필요에 따라  Condenser, Collection bottle, Feeding bottle 등



 3. 주변 장치 필요: 콘덴서 칠링을 위한 Cooling circulator(Chiller), 리액터의 고온/저온 반응을 위한 Heating/cooling circulator(TCU), 감압반응 및 이송 등을 위한 Vacuum pump와 필요시, PH meter 등



 4. 리액터커버(챔버리드)의 구성: (기본구성) Stirrer port, View/Solid feeding port, Temp port, Feeding port .  (Optional) Gas in/out port, Condenser port, Spare port



 5. 그외 고려사항: Impeller 재질/형태, 압력조건/사용물질에 따른 클램핑 및 가스켓 재질 선택, 주변장치와의 라이닝 등



반응기 검토는 꼼꼼하게 해야겠지요! 걱정하지마세요! 서스반응기를 검토하고 계시다면 ~ ProNEXTECH. 02-6166-8903.

언제나 친절 상담 열려있습니다~

---

최근에 납품한 서스반응기에 대한 리뷰입니다.





20L Jacketed STS Reactor with PFA coating

반응 과정에서 강산 물질의 중화과정이 진행됨에 따라 PTFE보다 내산성이 좀 더 우수한 PFA로 리액터 내부 및 커버 안쪽면을 코팅합니다













Glass 10L Collection bottle & Condenser

서스반응기는 고압 조건에서도 많이 사용하기 때문에 일반적으로 모든 파츠들을 스테인레스스틸 재질로 동일하게 구성합니다. 이번 케이스는 콘뎅싱 및 분리정제 과정을 육안으로 확인하는 것이 중요한 포인트 중 하나여서 유리재질의 콘덴서와 컬렉션 바틀을 채택했습니다. 단 고압조건에서도 사용할 수 있도록 리액터와 리플럭스관을 볼밸브로 연결하여 고압반응시에는 완전히 차단될 수 있도록 했습니다.





Filtration Manipulator 500ml on the 30L Collection tank

반응 후 Reactor -> Filtering -> Collection 목적으로 500ml Manipulator를 Tank 상단에 세팅합니다. Manipulator는 추가적인 필터링펀넬 등의 설치없이, 리액터 하단 or  컬렉션 바틀의 상단에 설치할 수 있기때문에 매우 경제적이고 효율적인 필터링 시스템을 구성할 수 있습니다. 또한 진공펌프를 이용해서 매우 빠르고 쉽게 필터링 및 컬렉션 탱크로 이송시킬 수 있습니다.







GDX 30/30 Closed Type Heating/cooling Circulator

 -30˚C ~ 200˚C까지 빠르게 냉각, 가온이 가능한 TCU



모든 장비들은 현장 설치 전, 사전 설치 및 검수, 시뮬레이션 과정을 거쳐 출고됩니다.

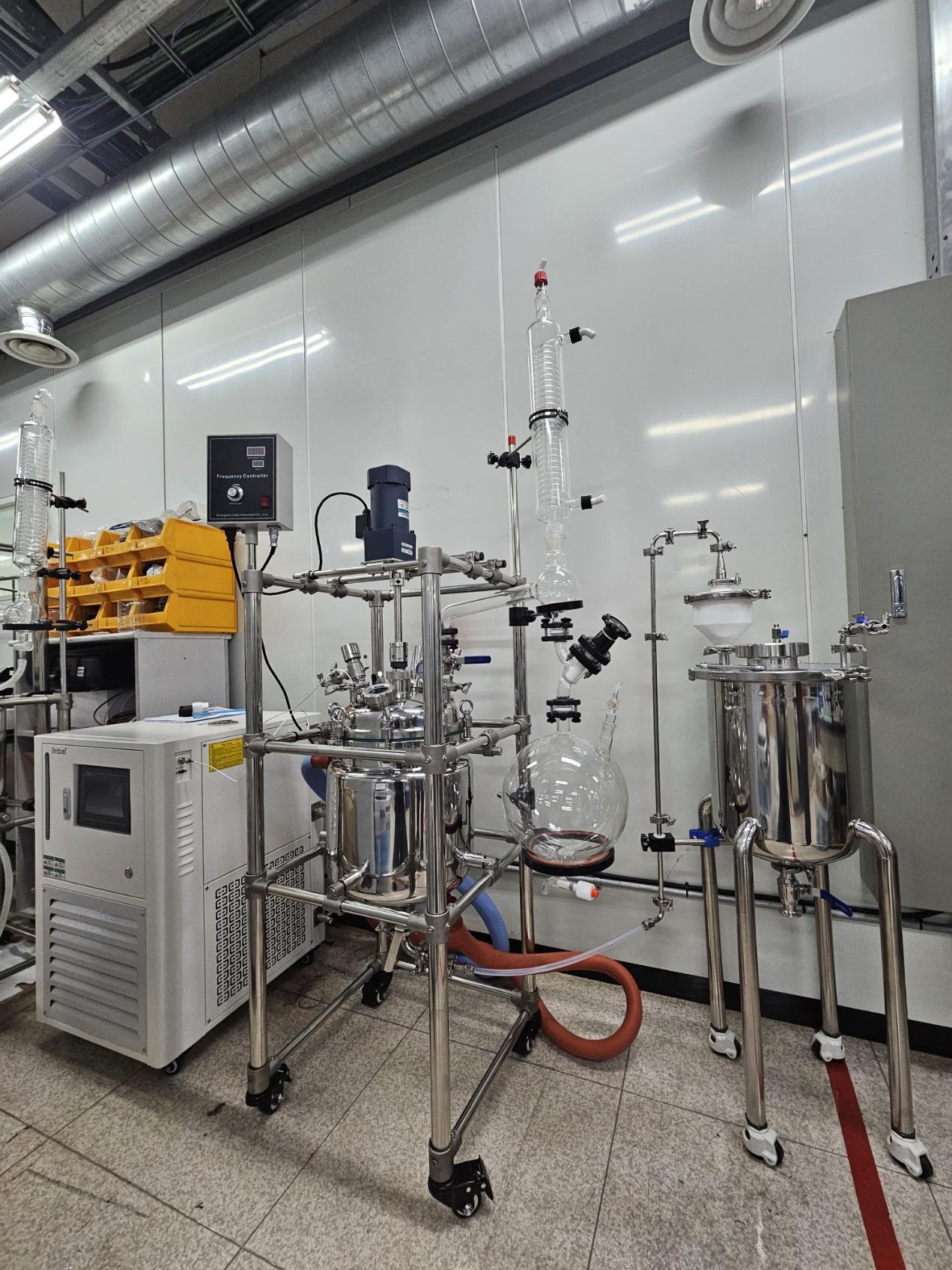

실제 현장에 설치된 모습니다.



---

더 많은 문의는 홈페이지 방문이나 전화주세요. 감사합니다. Liquid & Solid Processing Expert ProNEXTECH.
